Weltneuheit im Ravensburger Spieleland: Innovative Ride-Steuerung

decorative image
decorative image
Eisenmann Elektrohängebahn Intralogistik

Projektanlass und Kunde:

Unternehmensprofil: aufwind Group

Die aufwind Group mit Sitz in Malterdingen nahe Freiburg im Breisgau ist eine Full-Service-Werbe- und Digitalagentur, die ein breites Portfolio an Marketing-, Digital- und Erlebnislösungen bietet; ihr Geschäftsbereich aufwind RIDES ist auf die Entwicklung und Umsetzung komplexer Fahrgeschäfte und immersiver Erlebnisattraktionen wie Flying Theaters, Dark Rides, Simulatoren und interaktive Erlebnisfahrzeuge für Freizeitparks, Messen und Events spezialisiert.

Projektverantwortung

Simon Hübner, der Entwicklungsleiter von aufwind RIDES verantwortet die Konzeption, Weiterentwicklung und technische Umsetzung neuer Ride-Systeme – von der Planung über die Fertigung bis hin zur Montage und Inbetriebnahme vor Ort.

Kunde

Auftraggeber des Projekts war das Ravensburger Spieleland, ein renommierter Freizeitpark, der für innovative und familienfreundliche Attraktionen bekannt ist.

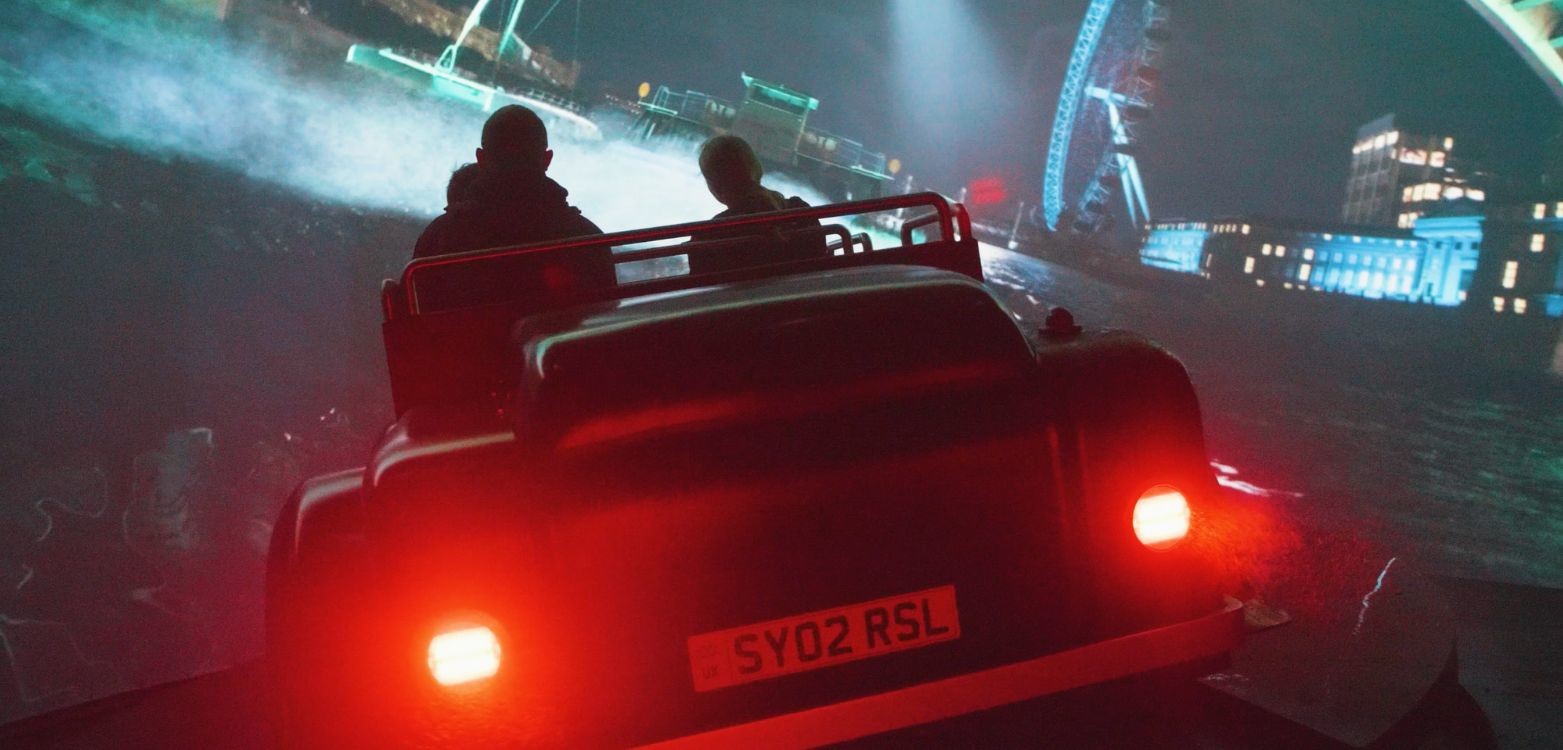

Das Ravensburger Spieleland war für die Umsetzung des Ravensburger Brettspielklassikers Scotland Yard auf der Suche nach einem Attraktionshersteller, der technologische Innovationen und Ideen mit nachhaltigen Lösungen kombiniert. Ziel war die Entwicklung einer Weltneuheit, die eine neuartige Erlebniswelt darstellt, in der Familien wie im Spiel selbst interaktiv auf die Jagd nach Mr. X gehen.

Ausgangsanforderungen

Die zentrale Herausforderung bestand darin, ein hochkomplexes, sicherheitskritisches und gleichzeitig äußerst flexibles Steuerungssystem zu realisieren, das:

  • die hohen Sicherheitsanforderungen von Freizeitpark-Attraktionen erfüllt
  • maximale Programmierfreiheit für individuelle
    Ride-Logiken bietet
  • verschiedene Subsysteme zuverlässig integriert
  • eine stabile, performante Echtzeitsteuerung gewährleistet

Aufgrund früherer positiver Erfahrungen wurde frühzeitig die Zusammenarbeit mit Berghof Automation in Betracht gezogen.

Die Lösung

Technisches Konzept

In enger Abstimmung mit Prüfbehörden und Sicherheitsgutachtern wurde zunächst ein umfassendes Sicherheits- und Steuerungskonzept erarbeitet. Ziel war eine Lösung, die höchste Sicherheitsstandards erfüllt und gleichzeitig die nötige Flexibilität für komplexe Bewegungsabläufe bietet.

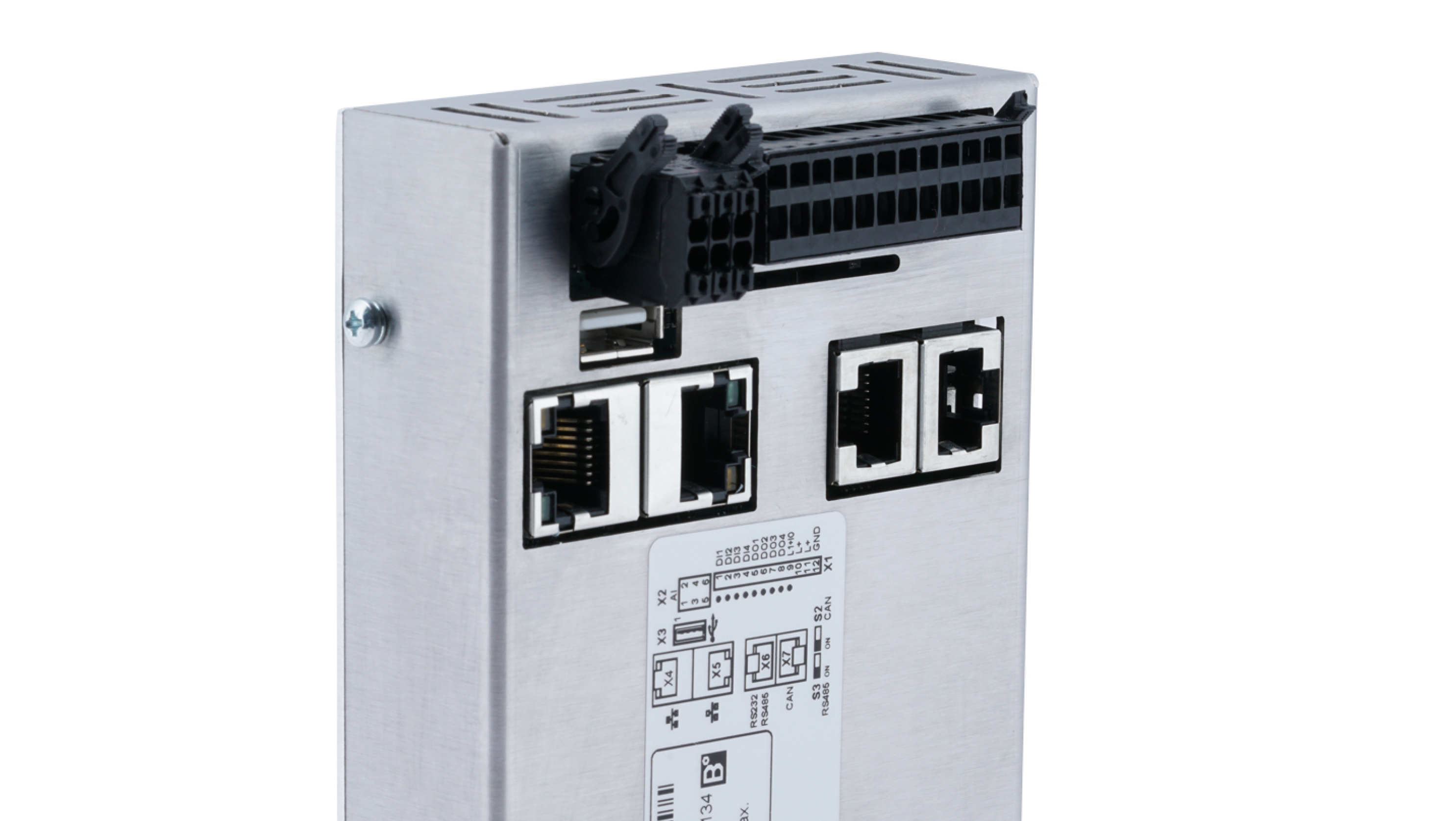

Die Entscheidung fiel auf den Einsatz der Berghof CC Slim S05 Dualcore Steuerung, ergänzt durch eine separate Sicherheitssteuerung.

Zentrale Steuerung:
Berghof CC Slim S05 Dualcore zur Steuerung von Drehscheiben und Motion-Plattformen, Rolltoren, Schiebetoren und Vorhängen

Blocksteuerung:
Permanente Überwachung der Fahrzeugpositionen. Vergabe von Fahrfreigaben für einen sicheren, flüssigen Betrieb

Sicherheitssteuerung:
Kommunikation  über EtherCAT zur Überwachung und Erzwingung sicherer Zustände

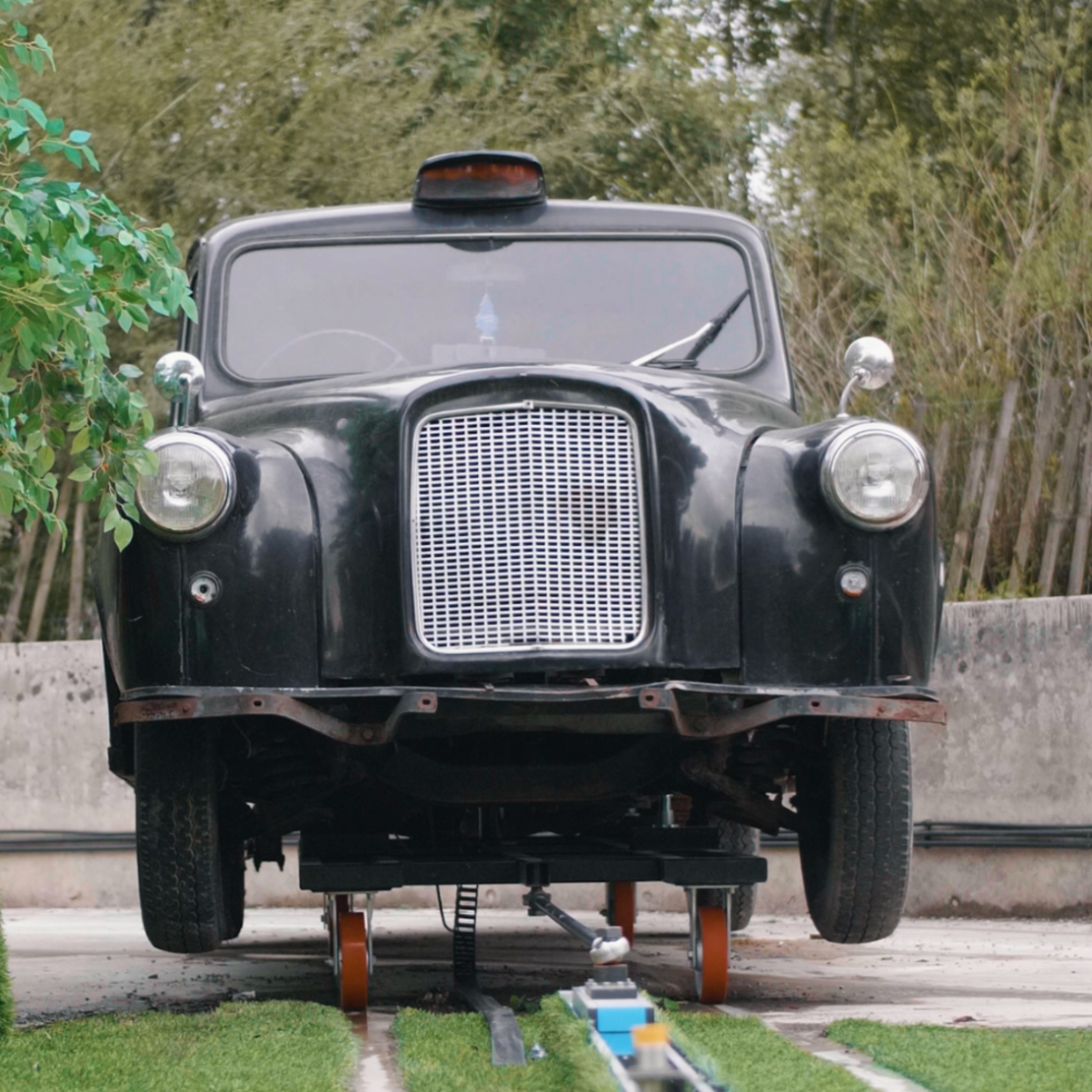

Fahrzeugsteuerung:
Je Fahrzeug zwei redundante Steuerungen, ebenfalls B-Fortis CC-Slim Duo. Sicherheitsrelevante Sensorik wird redundant ausgewertet. Eine  der Steuerungen übernimmt zusätzlich Navigation und Lenkung im engen Fahrlayout



Motion- und Medienintegration:
Bewegungsdaten werden von einem Mediaserver per TCP an die Berghof-Steuerung übertragen. Synchronisierte Steuerung der Servoachsen für realistische Bewegungsabläufe

Steuerungen von Berghof sind einfach in der Anwendung, hoch performant und dank offener Schnittstellen in nahezu allen Bereichen flexibel einsetzbar.


Simon Hübner, Entwicklungsleiter aufwind RIDES

Die Umsetzung:

Eine der größten Herausforderungen bestand darin, für die autonomen Fahrzeuge das Performance Level C (PL C) zu erreichen, ohne die notwendige Programmierflexibilität einzuschränken.

Die Umsetzung erfolgte durch:

  • Programmierung in Structured Text (ST) für maximale Flexibilität
  • Redundante Auslegung der Fahrzeugsteuerungen
  • Intelligente Verteilung der sicherheitsrelevanten Sensorik auf beide Steuerungen

So konnte das erforderliche Sicherheitsniveau bei gleichzeitig komplexen Fahrfunktionen realisiert werden.

Die neue Attraktion konnte im September 2025 erfolgreich in den Livebetrieb überführt werden. Trotz hoher technischer Komplexität lief die Anlage über den gesamten weiteren Saisonverlauf sehr stabil und zuverlässig.

Ausblick:

Aufgrund der positiven Projekterfahrungen sind bereits mehrere weitere Anlagen in Planung, darunter:

  • eine neue Ride-Anlage mit autonomen Fahrzeugen
  • eine weitere Attraktion mit bewährtem Schienensystem und integrierter Motion-Plattform

Auch bei diesen Projekten kommen erneut Steuerungslösungen von Berghof zum Einsatz.

Die enge Kooperation mit Berghof schafft Planungssicherheit, wirtschaftliche Stabilität und technologische Zukunftsfähigkeit. Damit ist aufwind RIDES bestens aufgestellt, um auch kommende Herausforderungen in der Freizeitpark- und Erlebnisbranche erfolgreich zu meistern.
